Page 45 - 理化检验-物理分册2018年第十一期

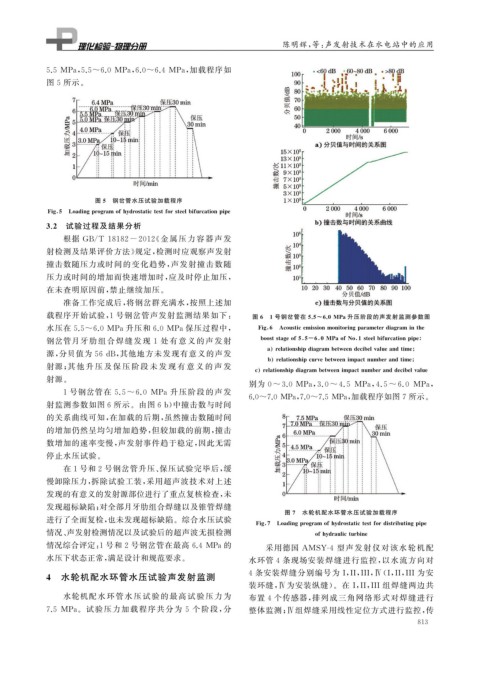

P. 45

陈明辉, 等: 声发射技术在水电站中的应用


            ５．５MPa , ５．５~６．０MPa , ６．０~６．４MPa , 加载程序如
            图 ５ 所示.
















                         图 ５  钢岔管水压试验加载程序
            Fi g 敭５ Loadin gp ro g ramofh y drostatictestforsteelbifurcationp i p e
            ３．２  试验过程及结果分析
                 根据 GB / T１８１８２－２０１２ « 金属压力容 器声发
            射检测及结果评价方法» 规定, 检测时应观察声发射
            撞击数随压力或时间的变化趋势, 声发射撞击数随

            压力或时间的增加而快速增加时, 应及时停止加压,
            在未查明原因前, 禁止继续加压.
                 准备工作完成后, 将钢岔群充满水, 按照上述加

            载程序开始试验, １ 号钢岔管声发射监测结果如下:                           图 ６ １ 号钢岔管在 ５．５~６．０MPa升压阶段的声发射监测参数图
            水压在 ５．５~６．０MPa升压和６．０MPa保压过程中,                        Fi g 敭６ Acousticemissionmonitorin gp arameterdia g raminthe
            钢岔管月牙肋组合焊缝发现 １ 处有意义的 声发射                             booststa g eof５敭５－６敭０MPaofNo敭１steelbifurcationp i p e
            源, 分贝值为 ５６dB , 其他地方未发现有意义的声发                           a  relationshi pdia g rambetweendecibelvalueandtime
                                                                   b  relationshi p curvebetweenim p actnumberandtime
            射源; 其 他 升 压 及 保 压 阶 段 未 发 现 有 意 义 的 声 发
                                                                c  relationshi pdia g rambetweenim p actnumberanddecibelvalue
            射源.
                                                               别为 ０~３．０MPa , ３．０~４．５ MPa , ４．５~６．０ MPa ,
                １ 号钢岔管在 ５．５~６．０ MPa 升压阶段的声发
                                                              ６．０~７．０MPa , ７．０~７．５MPa , 加载程序如图７所示.
            射监测参数如图６ 所示.由图６b ) 中撞击数与时间
            的关系曲线可知, 在加载的后期, 虽然撞击数随时间
            的增加仍然呈均匀增加趋势, 但较加载的前期, 撞击
            数增加的速率变慢, 声发射事件趋于稳定, 因此无需
            停止水压试验.
                 在１号和２号钢岔管升压、 保压试验完毕后, 缓
            慢卸除压力, 拆除试验工装, 采用超声波技术对上述
            发现的有意义的发射源部位进行了重点复核检查, 未
            发现超标缺陷; 对全部月牙肋组合焊缝以及锥管焊缝
                                                                        图 ７  水轮机配水环管水压试验加载程序
            进行了全面复检, 也未发现超标缺陷.综合水压试验
                                                                Fi g 敭７ Loadin gp ro g ramofh y drostatictestfordistributin gp i p e
            情况、 声发射检测情况以及试验后的超声波无损检测                                           ofh y draulicturbine
            情况综合评定: １号和 ２ 号钢岔管在最高 ６．４MPa的                          采用德国 AMSYＧ４ 型声发射仪对该水轮机配
            水压下状态正常, 满足设计和规范要求.                                水环管 ４ 条现场安装焊缝进行监控, 以水流方向对

            ４  水轮机配水环管水压试验声发射监测                               ４ 条安装焊缝分别编号为I , II , III , Ⅳ ( I , II , III为安
                                                               装环缝, Ⅳ 为安装纵缝).在I , II , III组焊缝两边共
                 水轮机配水环管水压试验的最高试验压 力为                          布置 ４ 个传感器, 排列成三角网络形式对焊缝进行
            ７．５ MPa .试验压力加载程序共分为 ５ 个阶段, 分                      整体监测; Ⅳ 组焊缝采用线性定位方式进行监控, 传
                                                                                                        ８ １ ３
   40   41   42   43   44   45   46   47   48   49   50
