Page 106 - 机械工程材料2024年第十一期

张立原，等：阻垢剂和CO 2 对J55钢在油田模拟采出水中腐蚀行为的影响

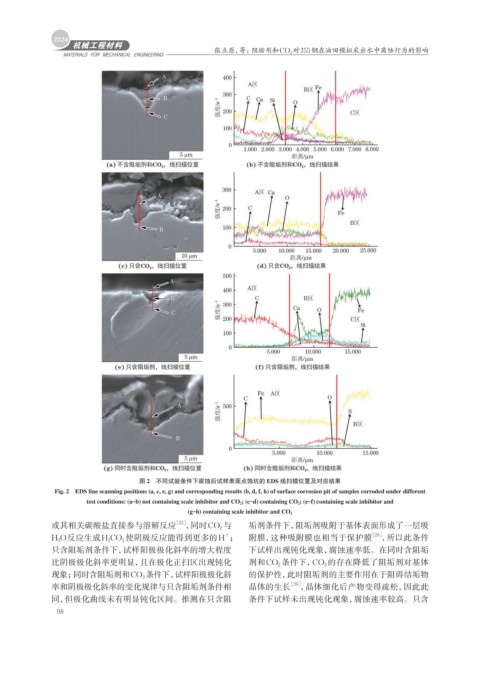

图 2 不同试验条件下腐蚀后试样表面点蚀坑的 EDS 线扫描位置及对应结果
Fig. 2 EDS line scanning positions (a, c, e, g) and corresponding results (b, d, f, h) of surface corrosion pit of samples corroded under different
test conditions: (a–b) not containing scale inhibitor and CO 2 ; (c–d) containing CO 2 ; (e–f) containing scale inhibitor and

(g–h) containing scale inhibitor and CO 2
或其相关碳酸盐直接参与溶解反应 ［25］ ，同时CO 2 与 垢剂条件下，阻垢剂吸附于基体表面形成了一层吸
H 2 O反应生成H 2 CO 3 使阴极反应能得到更多的H ； 附膜，这种吸附膜也相当于保护膜 ［26］ ，所以此条件
+
只含阻垢剂条件下，试样阳极极化斜率的增大程度 下试样出现钝化现象，腐蚀速率低。在同时含阻垢
比阴极极化斜率更明显，且在极化正扫区出现钝化 剂和CO 2 条件下，CO 2 的存在降低了阻垢剂对基体
现象；同时含阻垢剂和CO 2 条件下，试样阳极极化斜 的保护性，此时阻垢剂的主要作用在于阻碍结垢物
率和阴极极化斜率的变化规律与只含阻垢剂条件相 晶体的生长 ［26］ ，晶体细化后产物变得疏松，因此此
同，但极化曲线未有明显钝化区间。推测在只含阻 条件下试样未出现钝化现象，腐蚀速率较高。只含
98
