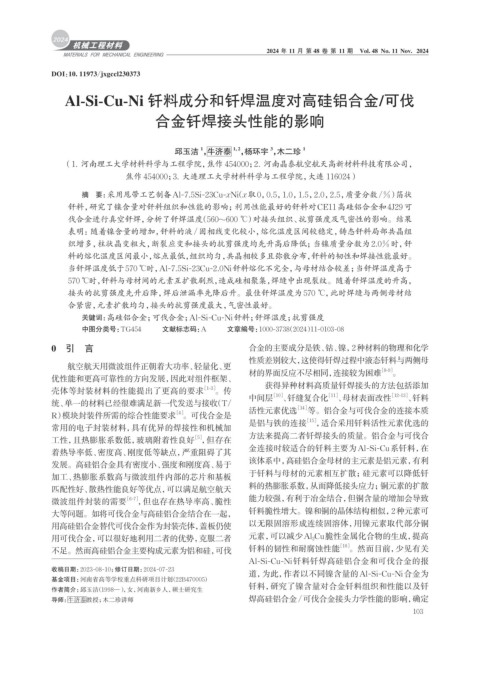

Page 111 - 机械工程材料2024年第十一期
P. 111
2024 年 11 月 第 48 卷 第 11 期 Vol. 48 No. 11 Nov. 2024
DOI:10. 11973/jxgccl230373
Al-Si-Cu-Ni 钎料成分和钎焊温度对高硅铝合金/可伐
合金钎焊接头性能的影响
1
3
邱玉洁 ,牛济泰 1, 2 ,杨环宇 ,木二珍 1
(1. 河南理工大学材料科学与工程学院,焦作 454000;2. 河南晶泰航空航天高新材料科技有限公司,
焦作 454000;3. 大连理工大学材料科学与工程学院, 大连 116024)
摘 要: 采用甩带工艺制备Al-7.5Si-23Cu-xNi( x取0,0.5,1.0,1.5,2.0,2.5,质量分数/%)箔状
钎料,研究了镍含量对钎料组织和性能的影响;利用性能最好的钎料对CE11高硅铝合金和4J29可
伐合金进行真空钎焊,分析了钎焊温度(560~600 ℃) 对接头组织、抗剪强度及气密性的影响。结果
表明:随着镍含量的增加,钎料的液/固相线变化较小,熔化温度区间较稳定,铸态钎料局部共晶组
织增多,柱状晶变粗大,断裂应变和接头的抗剪强度均先升高后降低;当镍质量分数为2.0%时,钎
料的熔化温度区间最小,熔点最低,组织均匀,共晶相较多且弥散分布,钎料的韧性和焊接性能最好。
当钎焊温度低于570 ℃时,Al-7.5Si-23Cu-2.0Ni钎料熔化不完全, 与母材结合较差;当钎焊温度高于
570 ℃时, 钎料与母材间的元素互扩散剧烈,造成硅相聚集,焊缝中出现裂纹。随着钎焊温度的升高,
接头的抗剪强度先升后降,焊后泄漏率先降后升。最佳钎焊温度为570 ℃, 此时焊缝与两侧母材结
合紧密,元素扩散均匀,接头的抗剪强度最大,气密性最好。
关键词: 高硅铝合金;可伐合金;Al-Si-Cu-Ni钎料;钎焊温度;抗剪强度
中图分类号:TG454 文献标志码:A 文章编号:1000-3738(2024)11-0103-08
0 引 言 合金的主要成分是铁、钴、镍,2种材料的物理和化学
性质差别较大,这使得钎焊过程中液态钎料与两侧母
航空航天用微波组件正朝着大功率、轻量化、更
材的界面反应不尽相同,连接较为困难 [8-9] 。
优性能和更高可靠性的方向发展,因此对组件框架、
壳体等封装材料的性能提出了更高的要求 [1-3] 。传 获得异种材料高质量钎焊接头的方法包括添加
中间层 [10] 、钎缝复合化 [11] 、母材表面改性 [12-13] 、钎料
统、单一的材料已经很难满足新一代发送与接收(T/
活性元素优选 [14] 等。铝合金与可伐合金的连接本质
[4]
R) 模块封装件所需的综合性能要求 。可伐合金是
是铝与铁的连接 [15] ,适合采用钎料活性元素优选的
常用的电子封装材料,具有优异的焊接性和机械加
[5]
工性,且热膨胀系数低,玻璃附着性良好 ,但存在 方法来提高二者钎焊接头的质量。铝合金与可伐合
金连接时较适合的钎料主要为Al-Si-Cu系钎料,在
着热导率低、密度高、刚度低等缺点,严重阻碍了其
该体系中,高硅铝合金母材的主元素是铝元素,有利
发展。高硅铝合金具有密度小、强度和刚度高、易于
加工、热膨胀系数高与微波组件内部的芯片和基板 于钎料与母材的元素相互扩散;硅元素可以降低钎
匹配性好、散热性能良好等优点,可以满足航空航天 料的热膨胀系数,从而降低接头应力;铜元素的扩散
微波组件封装的需要 [6-7] ,但也存在热导率高、脆性 能力较强,有利于冶金结合,但铜含量的增加会导致
大等问题。如将可伐合金与高硅铝合金结合在一起, 钎料脆性增大。镍和铜的晶体结构相似,2种元素可
用高硅铝合金替代可伐合金作为封装壳体,盖板仍使 以无限固溶形成连续固溶体,用镍元素取代部分铜
用可伐合金,可以很好地利用二者的优势,克服二者 元素,可以减少Al 2 Cu脆性金属化合物的生成,提高
不足。然而高硅铝合金主要构成元素为铝和硅,可伐 钎料的韧性和耐腐蚀性能 [16] 。然而目前,少见有关
Al-Si-Cu-Ni钎料钎焊高硅铝合金和可伐合金的报
收稿日期:2023-08-10;修订日期:2024-07-23
道,为此,作者以不同镍含量的Al-Si-Cu-Ni合金为
基金项目:河南省高等学校重点科研项目计划(22B470005)
钎料,研究了镍含量对合金钎料组织和性能以及钎
作者简介: 邱玉洁(1998—),女,河南新乡人,硕士研究生
导师: 牛济泰教授;木二珍讲师 焊高硅铝合金/可伐合金接头力学性能的影响, 确定
103
