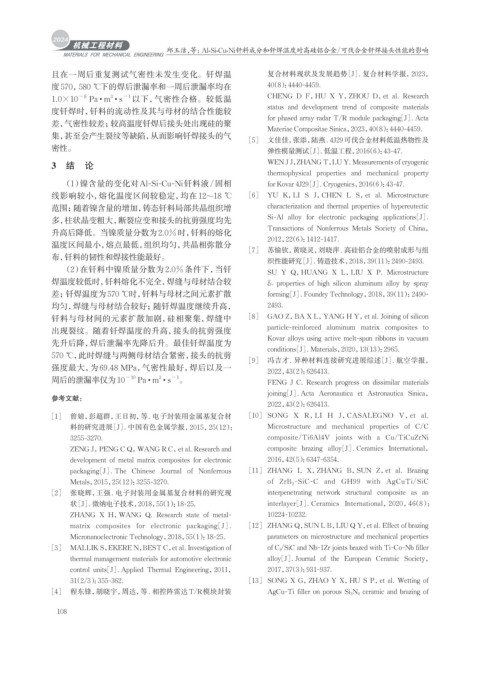

Page 116 - 机械工程材料2024年第十一期
P. 116
邱玉洁,等: Al-Si-Cu-Ni钎料成分和钎焊温度对高硅铝合金/可伐合金钎焊接头性能的影响
且在一周后重复测试气密性未发生变化。钎焊温 复合材料现状及发展趋势[J]. 复合材料学报,2023,
度570,580 ℃下的焊后泄漏率和一周后泄漏率均在 40(8):4440-4459.
3
1.0×10 − 8 Pa·m ·s − 1 以下,气密性合格。较低温 CHENG D F,HU X Y,ZHOU D,et al. Research
度钎焊时,钎料的流动性及其与母材的结合性能较 status and development trend of composite materials
for phased array radar T/R module packaging[J]. Acta
差,气密性较差;较高温度钎焊后接头处出现硅的聚
Materiae Compositae Sinica,2023,40(8):4440-4459.
集,甚至会产生裂纹等缺陷,从而影响钎焊接头的气
[5] 文佳佳,张添,陆燕. 4J29可伐合金材料低温热物性及
密性。 弹性模量测试[J]. 低温工程,2016(6):43-47.
3 结 论 WEN J J,ZHANG T,LU Y. Measurements of cryogenic
thermophysical properties and mechanical property
(1)镍含量的变化对Al-Si-Cu-Ni钎料液/固相 for Kovar 4J29[J]. Cryogenics,2016(6):43-47.
线影响较小,熔化温度区间较稳定,均在12~18 ℃ [6] YU K,LI S J,CHEN L S,et al. Microstructure
范围;随着镍含量的增加,铸态钎料局部共晶组织增 characterization and thermal properties of hypereutectic
多,柱状晶变粗大,断裂应变和接头的抗剪强度均先 Si-Al alloy for electronic packaging applications[J].
Transactions of Nonferrous Metals Society of China,
升高后降低。当镍质量分数为2.0%时,钎料的熔化
2012,22(6):1412-1417.
温度区间最小,熔点最低,组织均匀,共晶相弥散分
[7] 苏愉钦,黄晓灵,刘晓萍. 高硅铝合金的喷射成形与组
布,钎料的韧性和焊接性能最好。
织性能研究[J]. 铸造技术,2018,39(11):2490-2493.
(2) 在钎料中镍质量分数为2.0%条件下,当钎 SU Y Q,HUANG X L,LIU X P. Microstructure
焊温度较低时,钎料熔化不完全,焊缝与母材结合较 & properties of high silicon aluminum alloy by spray
差;钎焊温度为570 ℃时,钎料与母材之间元素扩散 forming[J]. Foundry Technology,2018,39(11):2490-
均匀,焊缝与母材结合较好;随钎焊温度继续升高, 2493.
钎料与母材间的元素扩散加剧,硅相聚集,焊缝中 [8] GAO Z,BA X L,YANG H Y,et al. Joining of silicon
出现裂纹。随着钎焊温度的升高,接头的抗剪强度 particle-reinforced aluminum matrix composites to
Kovar alloys using active melt-spun ribbons in vacuum
先升后降,焊后泄漏率先降后升。最佳钎焊温度为
conditions[J]. Materials,2020,13(13):2965.
570 ℃, 此时焊缝与两侧母材结合紧密,接头的抗剪
[9] 冯吉才. 异种材料连接研究进展综述 [J]. 航空学报,
强度最大,为69.48 MPa,气密性最好,焊后以及一
2022,43(2):626413.
3
周后的泄漏率仅为10 −10 Pa · m ·s −1 。 FENG J C. Research progress on dissimilar materials
joining[J]. Acta Aeronautica et Astronautica Sinica,
参考文献:
2022,43(2):626413.
[1] 曾婧,彭超群,王日初,等. 电子封装用金属基复合材 [10] SONG X R,LI H J,CASALEGNO V,et al.
料的研究进展[J]. 中国有色金属学报,2015,25(12): Microstructure and mechanical properties of C/C
3255-3270. composite/Ti6Al4V joints with a Cu/TiCuZrNi
ZENG J,PENG C Q,WANG R C,et al. Research and composite brazing alloy[J]. Ceramics International,
development of metal matrix composites for electronic 2016,42(5):6347-6354.
packaging[J]. The Chinese Journal of Nonferrous [11] ZHANG L X,ZHANG B,SUN Z,et al. Brazing
Metals,2015,25(12):3255-3270. of ZrB 2 -SiC-C and GH99 with AgCuTi/SiC
[2] 张晓辉,王强. 电子封装用金属基复合材料的研究现 interpenetrating network structural composite as an
状[J]. 微纳电子技术,2018,55(1):18-25. interlayer[J]. Ceramics International,2020,46(8):
ZHANG X H,WANG Q. Research state of metal- 10224-10232.
matrix composites for electronic packaging[J]. [12] ZHANG Q,SUN L B,LIU Q Y,et al. Effect of brazing
Micronanoelectronic Technology,2018,55(1):18-25. parameters on microstructure and mechanical properties
[3] MALLIK S,EKERE N,BEST C,et al. Investigation of of C f /SiC and Nb-1Zr joints brazed with Ti-Co-Nb filler
thermal management materials for automotive electronic alloy[J]. Journal of the European Ceramic Society,
control units[J]. Applied Thermal Engineering,2011, 2017,37(3):931-937.
31(2/3):355-362. [13] SONG X G,ZHAO Y X,HU S P,et al. Wetting of
[4] 程东锋,胡晓宇,周达,等. 相控阵雷达T/R模块封装 AgCu-Ti filler on porous Si 3 N 4 ceramic and brazing of
108
