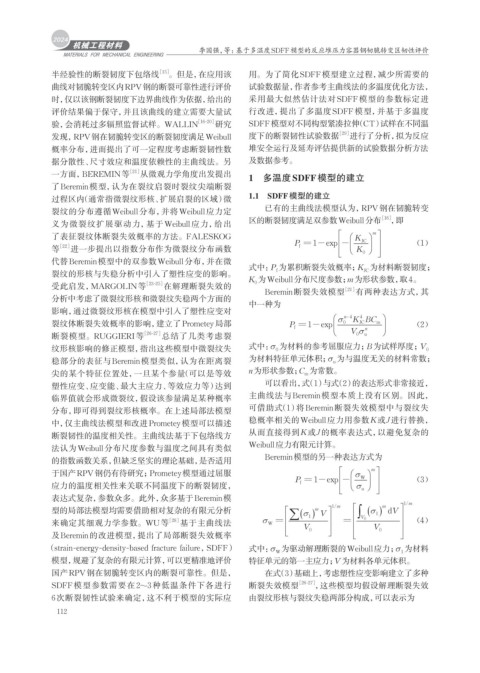

Page 120 - 机械工程材料2024年第十一期
P. 120

李国强,等:基于多温度SDFF模型的反应堆压力容器钢韧脆转变区韧性评价


              半经验性的断裂韧度下包络线              [15] 。但是,在应用该          用。为了简化SDFF模型建立过程,减少所需要的
              曲线对韧脆转变区内RPV钢的断裂可靠性进行评价                           试验数据量,作者参考主曲线法的多温度优化方法,
              时,仅以该钢断裂韧度下边界曲线作为依据,给出的                           采用最大似然估计法对SDFF模型的参数标定进
              评价结果偏于保守,并且该曲线的建立需要大量试                            行改进,提出了多温度SDFF模型,并基于多温度
                                                   [16-20]      SDFF模型对不同构型紧凑拉伸(CT)试样在不同温
              验,会消耗过多辐照监督试样。WALLIN                      研究
              发现,RPV钢在韧脆转变区的断裂韧度满足Weibull                       度下的断裂韧性试验数据            [29] 进行了分析,拟为反应
              概率分布,进而提出了可一定程度考虑断裂韧性数                            堆安全运行及延寿评估提供新的试验数据分析方法
              据分散性、尺寸效应和温度依赖性的主曲线法。另                            及数据参考。
              一方面,BEREMIN等        [21] 从微观力学角度出发提出
                                                                1 多温度SDFF模型的建立
              了Beremin模型,认为在裂纹启裂时裂纹尖端断裂
              过程区内(通常指微裂纹形核、扩展启裂的区域)微                           1.1 SDFF模型的建立
              裂纹的分布遵循Weibull分布,并将Weibull应力定                          已有的主曲线法模型认为,RPV钢在韧脆转变
              义为微裂纹扩展驱动力,基于Weibull应力,给出                         区的断裂韧度满足双参数Weibull分布              [16] ,即
                                                                                               m 
              了表征裂纹体断裂失效概率的方法。FALESKOG                                      P          = 1-exp -   JC   K  
              等 [22] 进一步提出以指数分布作为微裂纹分布函数                                     f                 K 0             (1)
              代替Beremin模型中的双参数Weibull分布,并在微
                                                                式中:P 为累积断裂失效概率;K 为材料断裂韧度;
              裂纹的形核与失稳分析中引入了塑性应变的影响。                                   f                      JC
                                                                K 为Weibull分布尺度参数;m为形状参数,取4。
              受此启发,MARGOLIN等          [23-25] 在解理断裂失效的            0
                                                                     Beremin断裂失效模型       [21] 有两种表达方式,其
              分析中考虑了微裂纹形核和微裂纹失稳两个方面的
                                                                中一种为
              影响,通过微裂纹形核在模型中引入了塑性应变对
                                                                                        σ  − 4 n  K BC  
                                                                                             4
              裂纹体断裂失效概率的影响,建立了Prometey局部                                     = 1-exp   P  0  JC  m       (2)
                                                                            f             V  σ n
              断裂模型。RUGGIERI等         [26-27] 总结了几类考虑裂                                      0  u   
              纹形核影响的修正模型,指出这些模型中微裂纹失                            式中: σ 为材料的参考屈服应力;B为试样厚度;V                     0
                                                                       0
              稳部分的表征与Beremin模型类似,认为在距离裂                         为材料特征单元体积;σ 为与温度无关的材料常数;
                                                                                      u
              尖的某个特征位置处,一旦某个参量(可以是等效                            n为形状参数;C 为常数。
                                                                               m
              塑性应变、应变能、最大主应力、等效应力等)达到                                可以看出,式(1)与式(2)的表达形式非常接近,
              临界值就会形成微裂纹,假设该参量满足某种概率                            主曲线法与Beremin模型本质上没有区别。因此,
              分布,即可得到裂纹形核概率。在上述局部法模型                            可借助式(1)将Beremin断裂失效模型中与裂纹失
              中,仅主曲线法模型和改进Prometey模型可以描述                        稳概率相关的Weibull应力用参数K或J进行替换,
              断裂韧性的温度相关性。主曲线法基于下包络线方                            从而直接得到K或J的概率表达式,以避免复杂的
                                                                Weibull应力有限元计算。
              法认为Weibull分布尺度参数与温度之间具有类似
                                                                     Beremin模型的另一种表达方式为
              的指数函数关系,但缺乏坚实的理论基础,是否适用
              于国产RPV钢仍有待研究;Prometey模型通过屈服                                                   σ    m 
                                                                            P            = 1-exp -   W         (3)
              应力的温度相关性来关联不同温度下的断裂韧度,                                         f              σ    
                                                                                            u   
              表达式复杂,参数众多。此外,众多基于Beremin模                                                                1/m
                                                                                                   m
                                                                                 m
                                                                                               σ
              型的局部法模型均需要借助相对复杂的有限元分析                                        ∑ ( ) V   1/m    ( ) dV   ∫
                                                                              σ
                                                                                                 1
              来确定其细观力学参数。WU等                [28] 基于主曲线法             σ W  =      V      =   1    V 0  V      (4)
              及Beremin的改进模型,提出了局部断裂失效概率                                        0              0      
             (strain-energy-density-based fracture failure,SDFF)  式中: σ 为驱动解理断裂的Weibull应力;σ 为材料
                                                                                                       1
                                                                       W
              模型,规避了复杂的有限元计算,可以更精准地评价                           特征单元的第一主应力;V为材料各单元体积。
              国产RPV钢在韧脆转变区内的断裂可靠性。但是,                                在式(3)基础上,考虑塑性应变影响建立了多种
              SDFF模型参数需要在 2~3 种低温条件下各进行                         断裂失效模型       [26-27] ,这些模型均假设解理断裂失效
              6次断裂韧性试验来确定,这不利于模型的实际应                            由裂纹形核与裂纹失稳两部分构成,可以表示为
               112
   115   116   117   118   119   120   121   122   123   124   125
