Page 79 - 机械工程材料2025年第三期

魏慧慧，等：稀土元素镧对Q355B低合金高强度钢组织和性能的影响

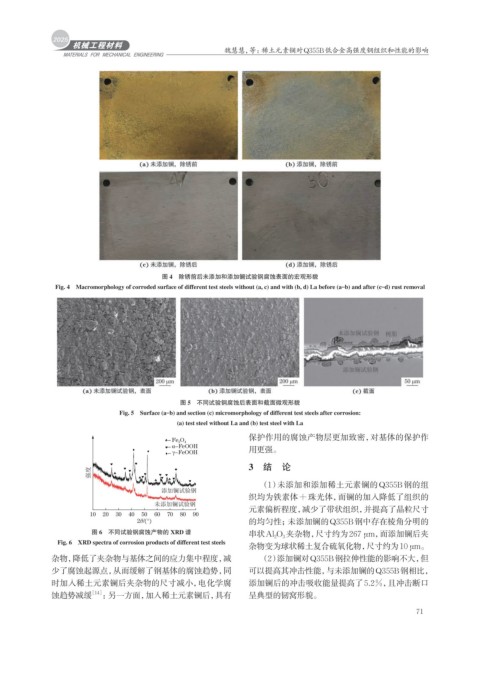

图 4 除锈前后未添加和添加镧试验钢腐蚀表面的宏观形貌
Fig. 4 Macromorphology of corroded surface of different test steels without (a, c) and with (b, d) La before (a‒b) and after (c‒d) rust removal

图 5 不同试验钢腐蚀后表面和截面微观形貌
Fig. 5 Surface (a‒b) and section (c) micromorphology of different test steels after corrosion:
(a) test steel without La and (b) test steel with La
保护作用的腐蚀产物层更加致密，对基体的保护作
-
♣ Fe 3 O 4
♥- α-FeOOH
♦ ♦ ♦- γ-FeOOH 用更强。
♥ ♥ ♥ 3 结 论
强度 ♣ ♥ ♣ ♥ ♥ ♥ ♥ ♥ ♥
♣ ♣ ♥ ♥
（1）未添加和添加稀土元素镧的Q355B钢的组
添加镧试验钢
织均为铁素体+珠光体，而镧的加入降低了组织的
未添加镧试验钢
元素偏析程度，减少了带状组织，并提高了晶粒尺寸
10 20 30 40 50 60 70 80 90
2θ/(°) 的均匀性；未添加镧的Q355B钢中存在棱角分明的
图 6 不同试验钢腐蚀产物的 XRD 谱 串状Al 2 O 3 夹杂物，尺寸约为267 μm，而添加镧后夹
Fig. 6 XRD spectra of corrosion products of different test steels
杂物变为球状稀土复合硫氧化物，尺寸约为10 μm。
杂物，降低了夹杂物与基体之间的应力集中程度，减 （2） 添加镧对Q355B钢拉伸性能的影响不大，但
少了腐蚀起源点，从而缓解了钢基体的腐蚀趋势，同 可以提高其冲击性能，与未添加镧的Q355B钢相比，
时加入稀土元素镧后夹杂物的尺寸减小，电化学腐 添加镧后的冲击吸收能量提高了5.2%，且冲击断口
蚀趋势减缓 ［14］ ：另一方面，加入稀土元素镧后，具有 呈典型的韧窝形貌。

71
