孙 雄, 等: 汽轮机IN７８３ 合金螺栓的断裂行为

选取体现温度、 时 间 变 化 的 ５ 个 持 久 试 验 的 区发现 一 处 内 部 缺 陷. 观 察 扩 展 区 域 微 观 形 貌
试样: B５ ( ７５０ ℃ / ９３７ h ), B２ ( ６５０ ℃ / ３４５ h ), ( 如图 １１ 所示), 可 见 B５ 试 样 为 韧 窝 断 口, 其 上
C３ ( ６５０ ℃ / ７０１h ), C５ ( ６５０ ℃ / ３ ２３５ h ), 分布有韧 窝 和 孔 洞; A４ 试 样 为 典 型 的 冰 糖 状 沿
A４ ( ６００ ℃ / ４４h ).先观察其 裂 源 区 域 的 微 观 形 晶断口, 由 于 无 腐 蚀 产 物 遮 盖, 一 次 β 相 较 为 明
貌( 如 图 １０ 所 示 ), 可 见 B２ , C３ , C５ 试 样 的 裂 源 显; B２ , C３ , C５ 试 样 为 沿 晶 ＋ 晶 间 裂 纹 ＋ 腐 蚀 花
区均存在氧化腐蚀 产 物, 能 谱 分 析 发 现 这 些 腐 蚀 样的断口, 且断裂时间 愈 长, 腐 蚀 特 征 愈 明 显, 沿
产物均含有大量的氧元素( 见表 １ ), A４ 试样裂源 晶形貌逐渐不可见.

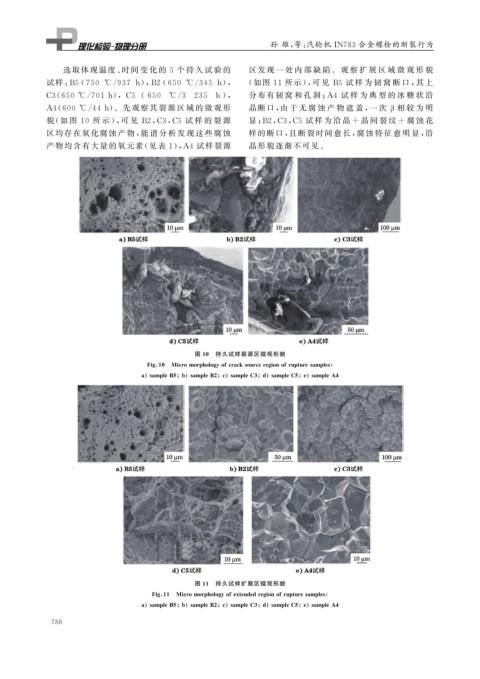

图 １０ 持久试样裂源区微观形貌
Fi g 敭１０ Micromor p holo gy ofcracksourcere g ionofru p turesam p les
a sam p leB５ b sam p leB２ c sam p leC３ d sam p leC５ e sam p leA４

图 １１ 持久试样扩展区微观形貌
Fi g 敭１１ Micromor p holo gy ofextendedre g ionofru p turesam p les
a sam p leB５ b sam p leB２ c sam p leC３ d sam p leC５ e sam p leA４
