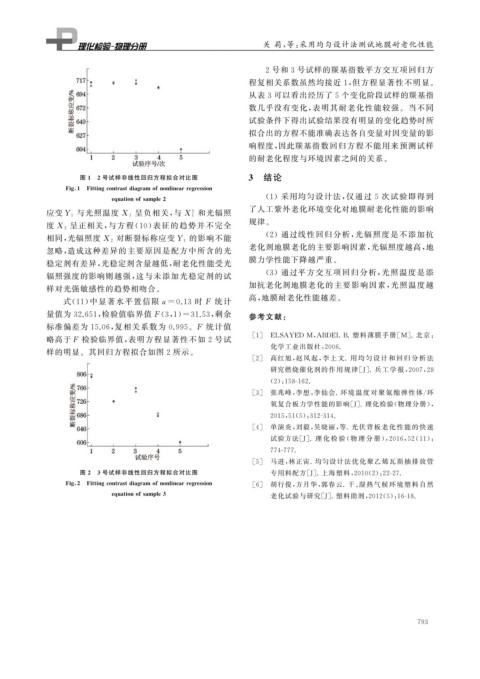

Page 25 - 理化检验-物理分册2018年第十一期

关 莉, 等: 采用均匀设计法测试地膜耐老化性能

２ 号和 ３ 号试样的羰基指数平方交互项回归方
程复相关系数虽然均接近 １ , 但方程显著性不明显.
从表 ３ 可以看出经历了 ５ 个变化阶段试样的羰基指
数几乎没有变化, 表明其耐老化性能较强.当不同
试验条件下得出试验结果没有明显的变化趋势时所
拟合出的方程不能准确表达各自变量对因变量的影
响程度, 因此羰基指数回归方程不能用来预测试样
的耐老化程度与环境因素之间的关系.

图 １ ２ 号试样非线性回归方程拟合对比图 ３ 结论
Fi g 敭１ Fittin g contrastdia g ramofnonlinearre g ression
( １ )采用均匀设计法, 仅通过 ５ 次试验即得到
e q uationofsam p le２
了人工紫外老化环境变化对地膜耐老化性能的影响
应变Y １ 与光照温度 X１ 呈负相关, 与 X１ 和光辐照
２
度 X２ 呈正相关, 与方程( １０ ) 表征的趋势并不完全 规律.
( ２ )通过线性回归分析, 光辐照度是不添加抗
相同, 光辐照度 X２ 对断裂标称应变Y １ 的影响不能
老化剂地膜老化的主要影响因素, 光辐照度越高, 地
忽略, 造成这种差异的主要原因是配方中所含的光
稳定剂有差异, 光稳定剂含量越低, 耐老化性能受光 膜力学性能下降越严重.
辐照强度的影响则越强, 这与未添加光稳定剂的试 ( ３ )通过平方交互项回归分析, 光照温度是添
加抗老化剂地膜老化的主要影响因素, 光照温度越
样对光强敏感性的趋势相吻合.
式( １１ ) 中显著水平置信限α＝０．１３ 时 F 统计 高, 地膜耐老化性能越差.
量值为 ３２．６５１ , 检验值临界值 F ( ３ , １ ) ＝３１．５３ , 剩余 参考文献:
标准偏差为 １５．０６ , 复相关系数为 ０．９９５ . F 统计值
[ １ ] ELSAYED M , ABDELB． 塑料薄膜手册[ M ] ． 北京:
略高于F 检验临界值, 表明方程显著性不如 ２ 号试
化学工业出版社, ２００６．
样的明显.其回归方程拟合如图 ２ 所示.
[ ２ ] 高红旭, 赵 凤 起, 李 上 文 ． 用 均 匀 设 计 和 回 归 分 析 法
研究燃烧催化剂的作用规律[ J ] ． 兵工学报, ２００７ , ２８
( ２ ): １５８Ｇ１６２．
[ ３ ] 张兆峰, 李想, 李仙会 ． 环境温度对聚氨酯弹性体 / 环
氧复合板力学性能的影响[ J ] ． 理化检验( 物理分册),
２０１５ , ５１ ( ５ ): ３１２Ｇ３１４．
[ ４ ] 单演炎, 刘毅, 吴晓丽, 等 ． 光伏背板老化性能的快速
试验方法[ J ] ． 理 化 检 验 ( 物 理 分 册), ２０１６ , ５２ ( １１ ):
７７４Ｇ７７７．
[ ５ ] 马进, 林正宙 ． 均匀设计法优化聚乙烯瓦斯抽排放管
图 ２ ３ 号试样非线性回归方程拟合对比图 专用料配方[ J ] ． 上海塑料, ２０１０ ( ２ ): ２２Ｇ２７．
Fi g 敭２ Fittin g contrastdia g ramofnonlinearre g ression [ ６ ] 胡行俊, 方月华, 郭春云 ． 干、 湿热气候环境塑料自然
e q uationofsam p le３ 老化试验与研究[ J ] ． 塑料助剂, ２０１２ ( ５ ): １６Ｇ１８．

７ ９ ３
