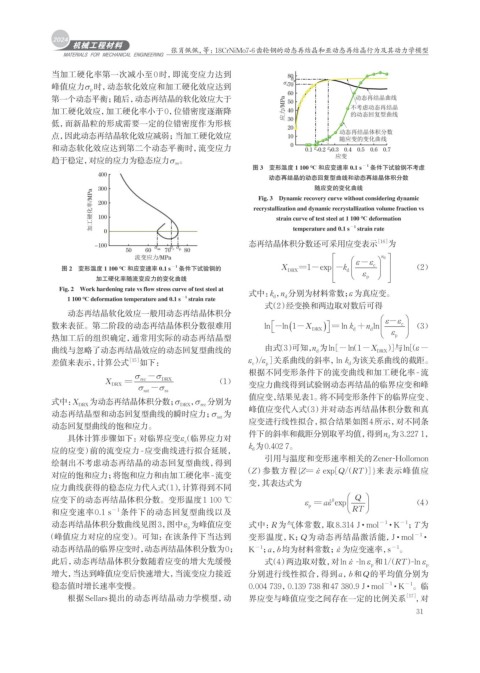

Page 39 - 机械工程材料2024年第十一期
P. 39

张肖佩佩,等: 18CrNiMo7-6齿轮钢的动态再结晶和亚动态再结晶行为及其动力学模型


              当加工硬化率第一次减小至0时,即流变应力达到                                      80
                                                                           σ p
              峰值应力σ p 时,动态软化效应和加工硬化效应达到                                  σ c 70
                                                                          60
              第一个动态平衡;随后,动态再结晶的软化效应大于                                     50                动态再结晶曲线
              加工硬化效应,加工硬化率小于0,位错密度逐渐降                                     应力/MPa  40      不考虑动态再结晶
                                                                                          的动态回复型曲线
              低,而新晶粒的形成需要一定的位错密度作为形核                                      30
                                                                          20
              点,因此动态再结晶软化效应减弱;当加工硬化效应                                     10            动态再结晶体积分数
                                                                                        随应变的变化曲线
              和动态软化效应达到第二个动态平衡时,流变应力                                       0   0.1 0.2 0.3 0.4 0.5 0.6 0.7
                                                                                     ε p
                                                                                 ε c
                                                                                       应变
              趋于稳定,对应的应力为稳态应力σ ss 。
                                                                 图 3 变形温度 1 100 ℃ 和应变速率 0.1 s  − 1 条件下试验钢不考虑
                          400                                         动态再结晶的动态回复型曲线和动态再结晶体积分数
                                                                                 随应变的变化曲线
                          300                                      Fig. 3 Dynamic recovery curve without considering dynamic
                        加工硬化率/MPa  200                            recrystallization and dynamic recrystallization volume fraction vs
                                                                       strain curve of test steel at 1 100 ℃ deformation
                          100
                                                                                          −1
                                                                            temperature and 0.1 s
                                                                                             strain rate
                         -100 0                                 态再结晶体积分数还可采用应变表示                 [16] 为
                                 50   60  σ ss  70 σ c σ p  80
                                   流变应力/MPa                                                 ε  ε    d n  
                                                                                      
                 图 2 变形温度 1 100 ℃ 和应变速率 0.1 s  −1  条件下试验钢的               X  DRX =1-exp -k d      -  c             (2)
                                                                                             ε
                         加工硬化率随流变应力的变化曲线                                                     p    
                Fig. 2 Work hardening rate vs flow stress curve of test steel at
                  1 100 ℃ deformation temperature and 0.1 s  strain rate   式中:k ,n 分别为材料常数;ε 为真应变。
                                               −1
                                                                          d
                                                                       d
                                                                     式(2)经变换和两边取对数后可得
                  动态再结晶软化效应一般用动态再结晶体积分                                                                  
                                                                                    
                                                                      
              数来表征。第二阶段的动态再结晶体积分数很难用                                ln -ln (1-X  DRX ) = ln  + lnk  d  n d     ε  - ε  c       (3)
                                                                      
                                                                                    
                                                                                                     ε
              热加工后的组织确定,通常用实际的动态再结晶型                                                                 p  
                                                                     由式(3)可知,n 为ln[ −ln(1−X
              曲线与忽略了动态再结晶效应的动态回复型曲线的                                              d              DRX )]与ln[(ε −
              差值来表示,计算公式          [15] 如下:                      ε )/ε ]关系曲线的斜率,ln k 为该关系曲线的截距。
                                                                                          d
                                                                 c
                                                                     p
                                   σ   - σ                      根据不同变形条件下的流变曲线和加工硬化率-流
                            X    =   rec  DRX           (1)
                                    σ  -σ                       变应力曲线得到试验钢动态再结晶的临界应变和峰
                             DRX
                                      sat  ss
              式中:X      为动态再结晶体积分数;σ              ,σ 分别为        值应变,结果见表1。将不同变形条件下的临界应变、
                     DRX                       DRX  rec         峰值应变代入式(3)并对动态再结晶体积分数和真
              动态再结晶型和动态回复型曲线的瞬时应力; σ 为
                                                        sat
              动态回复型曲线的饱和应力。                                     应变进行线性拟合,拟合结果如图4所示,对不同条
                                                                件下的斜率和截距分别取平均值,得到n d 为3.227 1,
                  具体计算步骤如下:对临界应变ε(临界应力对
                                                c               k d 为0.402 7。
              应的应变)前的流变应力-应变曲线进行拟合延展,
                                                                     引用与温度和变形速率相关的Zener-Hollomon
              绘制出不考虑动态再结晶的动态回复型曲线,得到
                                                               (Z)参数方程{Z= ε  exp[Q/(RT)]}来表示峰值应
              对应的饱和应力;将饱和应力和由加工硬化率-流变
                                                                变,其表达式为
              应力曲线获得的稳态应力代入式(1),计算得到不同
                                                                                            Q 
              应变下的动态再结晶体积分数。变形温度1 100 ℃                                        ε  p  = a  b exp         (4)
                                                                                     ε
              和应变速率0.1 s     −1  条件下的动态回复型曲线以及                                              RT  
              动态再结晶体积分数曲线见图3,图中ε p 为峰值应变                        式中:R为气体常数,取 8.314 J · mol         − 1  ·K  − 1 ;T为
             (峰值应力对应的应变)。可知:在该条件下当达到                            变形温度,K;Q为动态再结晶激活能,J · mol                  − 1  ·
              动态再结晶的临界应变时,动态再结晶体积分数为0;                          K −1 ;a,b均为材料常数;ε  为应变速率,s          −1 。
              此后,动态再结晶体积分数随着应变的增大先缓慢                                 式(4)两边取对数,对ln ε  -ln ε 和1/(RT)-ln ε     p
                                                                                                p
              增大,当达到峰值应变后快速增大,当流变应力接近                           分别进行线性拟合,得到a,b和Q的平均值分别为
              稳态值时增长速率变慢。                                       0.004 739,0.139 738和47 380.9 J · mol  −1  ·K  −1 。临
                  根据Sellars提出的动态再结晶动力学模型,动                      界应变与峰值应变之间存在一定的比例关系                     [17] ,对
                                                                                                           31
   34   35   36   37   38   39   40   41   42   43   44
