Page 59 - 机械工程材料2025年第三期
P. 59
何晓波，等：回火温度对两相区淬火态40CrNiMo钢组织和力学性能的影响

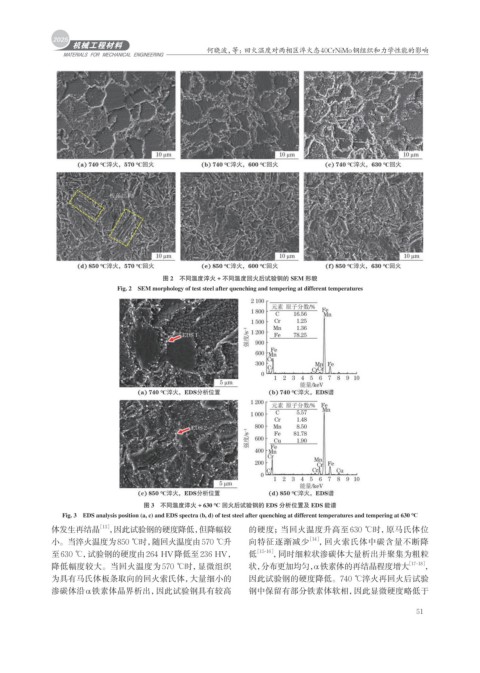

图 2 不同温度淬火 + 不同温度回火后试验钢的 SEM 形貌
Fig. 2 SEM morphology of test steel after quenching and tempering at different temperatures
图 3 不同温度淬火 + 630 ℃ 回火后试验钢的 EDS 分析位置及 EDS 能谱
Fig. 3 EDS analysis position (a, c) and EDS spectra (b, d) of test steel after quenching at different temperatures and tempering at 630 ℃
体发生再结晶 ［13］ ，因此试验钢的硬度降低，但降幅较 的硬度；当回火温度升高至 630 ℃时，原马氏体位
小。当淬火温度为850 ℃时，随回火温度由570 ℃升 向特征逐渐减少 ［14］ ，回火索氏体中碳含量不断降
至630 ℃， 试验钢的硬度由264 HV降低至236 HV， 低 ［15-16］ ，同时细粒状渗碳体大量析出并聚集为粗粒
降低幅度较大。当回火温度为570 ℃时，显微组织 状，分布更加均匀，α铁素体的再结晶程度增大 ［17-18］ ，
为具有马氏体板条取向的回火索氏体，大量细小的 因此试验钢的硬度降低。740 ℃淬火再回火后试验
渗碳体沿α铁素体晶界析出，因此试验钢具有较高 钢中保留有部分铁素体软相，因此显微硬度略低于
51
