Page 72 - 机械工程材料2025年第三期

雷云平，等：钠离子电池负极用立方体ZnSe/SnSe@C复合材料的制备及电化学性能

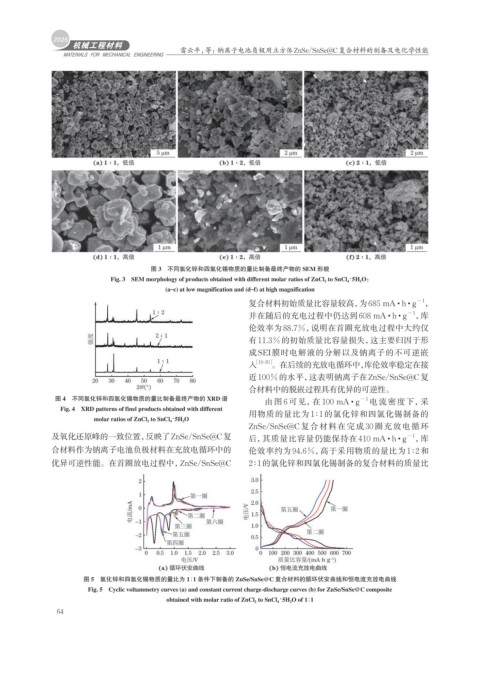

图 3 不同氯化锌和四氯化锡物质的量比制备最终产物的 SEM 形貌
Fig. 3 SEM morphology of products obtained with different molar ratios of ZnCl 2 to SnCl 4 ·5H 2 O：
(a‒c) at low magnification and (d‒f) at high magnification

复合材料初始质量比容量较高，为685 mA · h · g −1 ，
并在随后的充电过程中仍达到608 mA · h · g −1 ，库
伦效率为88.7%，说明在首圈充放电过程中大约仅
有11.3%的初始质量比容量损失，这主要归因于形
成SEI膜时电解液的分解以及钠离子的不可逆嵌
入 ［19-20］ 。在后续的充放电循环中，库伦效率稳定在接
近100%的水平，这表明钠离子在ZnSe/SnSe@C复
合材料中的脱嵌过程具有优异的可逆性。
图 4 不同氯化锌和四氯化锡物质的量比制备最终产物的 XRD 谱 由图 6 可见，在 100 mA · g − 1 电流密度下，采
Fig. 4 XRD patterns of finel products obtained with different
molar ratios of ZnCl 2 to SnCl 4 ·5H 2 O 用物质的量比为 1∶1 的氯化锌和四氯化锡制备的
ZnSe/SnSe@C复合材料在完成 30 圈充放电循环
及氧化还原峰的一致位置，反映了ZnSe/SnSe@C复 后，其质量比容量仍能保持在 410 mA · h · g − 1 ，库
合材料作为钠离子电池负极材料在充放电循环中的 伦效率约为94.6%，高于采用物质的量比为1∶2和

优异可逆性能。在首圈放电过程中，ZnSe/SnSe@C 2∶1的氯化锌和四氯化锡制备的复合材料的质量比

图 5 氯化锌和四氯化锡物质的量比为 1∶1 条件下制备的 ZnSe/SnSe@C 复合材料的循环伏安曲线和恒电流充放电曲线
Fig. 5 Cyclic voltammetry curves (a) and constant current charge-discharge curves (b) for ZnSe/SnSe@C composite
obtained with molar ratio of ZnCl 2 to SnCl 4 ·5H 2 O of 1∶1
64
