Page 73 - 机械工程材料2025年第三期
P. 73
雷云平，等：钠离子电池负极用立方体ZnSe/SnSe@C复合材料的制备及电化学性能

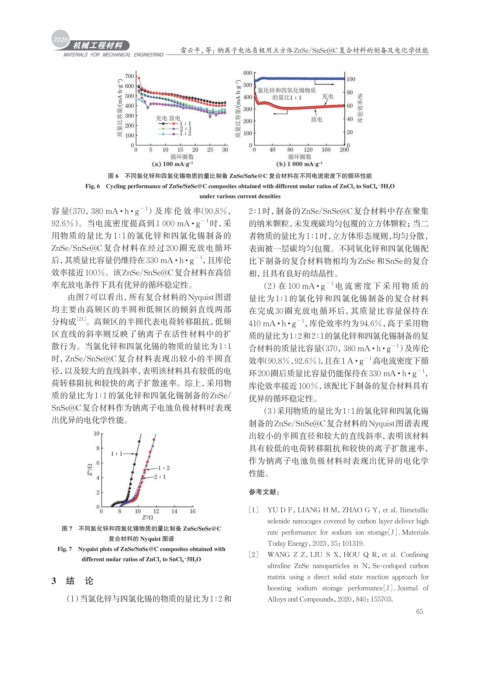

图 6 不同氯化锌和四氯化锡物质的量比制备 ZnSe/SnSe@C 复合材料在不同电流密度下的循环性能
Fig. 6 Cycling performance of ZnSe/SnSe@C composites obtained with different molar ratios of ZnCl 2 to SnCl 4 ·5H 2 O
under various current densities
− 1
容 量（370，380 mA · h · g ）及库伦效率（90.8%， 2∶1时，制备的ZnSe/SnSe@C复合材料中存在聚集
−1
92.6%） 。当电流密度提高到1 000 mA · g 时，采 的纳米颗粒，未发现碳均匀包覆的立方体颗粒；当二
用物质的量比为 1∶1 的氯化锌和四氯化锡制备的 者物质的量比为1∶1时， 立方体形态规则，均匀分散，
ZnSe/SnSe@C复合材料在经过 200 圈充放电循环 表面被一层碳均匀包覆。不同氧化锌和四氯化锡配
后，其质量比容量仍维持在330 mA · h · g −1 ，且库伦 比下制备的复合材料物相均为ZnSe和SnSe的复合
效率接近100%。该ZnSe/SnSe@C复合材料在高倍 相，且具有良好的结晶性。
率充放电条件下具有优异的循环稳定性。 （2）在 100 mA · g − 1 电 流密 度 下采 用 物质 的
由图7可以看出，所有复合材料的Nyquist图谱 量比为 1∶1 的氯化锌和四氯化锡制备的复合材料
均主要由高频区的半圆和低频区的倾斜直线两部 在完成 30 圈充放电循环后，其质量比容量保持在
分构成 ［21］ 。高频区的半圆代表电荷转移阻抗，低频 410 mA · h · g −1 ，库伦效率约为94.6%，高于采用物
区直线的斜率则反映了钠离子在活性材料中的扩 质的量比为1∶2和2∶1的氯化锌和四氯化锡制备的复
散行为。当氯化锌和四氯化锡的物质的量比为1∶1 合材料的质量比容量（370，380 mA · h · g ）及库伦
−1
时，ZnSe/SnSe@C复合材料表现出较小的半圆直 效率（90.8%，92.6%），且在1 A · g −1 高电流密度下循
径，以及较大的直线斜率，表明该材料具有较低的电 环200圈后质量比容量仍能保持在330 mA · h · g −1 ，
荷转移阻抗和较快的离子扩散速率。综上，采用物 库伦效率接近100%，该配比下制备的复合材料具有
质的量比为1∶1的氯化锌和四氯化锡制备的ZnSe/ 优异的循环稳定性。
SnSe@C复合材料作为钠离子电池负极材料时表现 （3） 采用物质的量比为1∶1的氯化锌和四氯化锡
出优异的电化学性能。 制备的ZnSe/SnSe@C复合材料的Nyquist图谱表现
出较小的半圆直径和较大的直线斜率，表明该材料
具有较低的电荷转移阻抗和较快的离子扩散速率，
作为钠离子电池负极材料时表现出优异的电化学
性能。
参考文献：
［1］ YU D F，LIANG H M，ZHAO G Y，et al. Bimetallic
selenide nanocages covered by carbon layer deliver high
图 7 不同氯化锌和四氯化锡物质的量比制备 ZnSe/SnSe@C
rate performance for sodium ion storage［J］. Materials
复合材料的 Nyquist 图谱
Fig. 7 Nyquist plots of ZnSe/SnSe@C composites obtained with Today Energy，2023，35：101319.
different molar ratios of ZnCl 2 to SnCl 4 ·5H 2 O ［2］ WANG Z Z，LIU S X，HOU Q R，et al. Confining
ultrafine ZnSe nanoparticles in N，Se-codoped carbon
3 结 论 matrix using a direct solid state reaction approach for
boosting sodium storage performance［J］. Journal of
（1）当氯化锌与四氯化锡的物质的量比为1∶2和 Alloys and Compounds，2020，840：155703.
65
