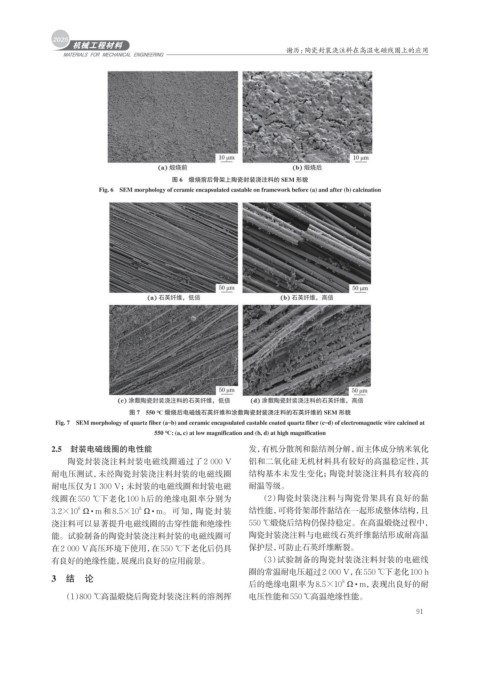

Page 99 - 机械工程材料2025年第三期

谢历：陶瓷封装浇注料在高温电磁线圈上的应用

图 6 煅烧前后骨架上陶瓷封装浇注料的 SEM 形貌
Fig. 6 SEM morphology of ceramic encapsulated castable on framework before (a) and after (b) calcination

图 7 550 ℃ 煅烧后电磁线石英纤维和涂敷陶瓷封装浇注料的石英纤维的 SEM 形貌
Fig. 7 SEM morphology of quartz fiber (a‒b) and ceramic encapsulated castable coated quartz fiber (c‒d) of electromagnetic wire calcined at
550 ℃: (a, c) at low magnification and (b, d) at high magnification

2.5 封装电磁线圈的电性能 发，有机分散剂和黏结剂分解，而主体成分纳米氧化
陶瓷封装浇注料封装电磁线圈通过了2 000 V 铝和二氧化硅无机材料具有较好的高温稳定性，其
耐电压测试，未经陶瓷封装浇注料封装的电磁线圈 结构基本未发生变化；陶瓷封装浇注料具有较高的
耐电压仅为1 300 V；未封装的电磁线圈和封装电磁 耐温等级。
线圈在550 ℃下老化100 h后的绝缘电阻率分别为 （2） 陶瓷封装浇注料与陶瓷骨架具有良好的黏
6
8
3.2×10 Ω ·m和 8.5×10 Ω ·m。可知，陶瓷封 装 结性能，可将骨架部件黏结在一起形成整体结构，且
浇注料可以显著提升电磁线圈的击穿性能和绝缘性 550 ℃煅烧后结构仍保持稳定。在高温煅烧过程中，
能。试验制备的陶瓷封装浇注料封装的电磁线圈可 陶瓷封装浇注料与电磁线石英纤维黏结形成耐高温
在2 000 V高压环境下使用，在550 ℃下老化后仍具 保护层，可防止石英纤维断裂。
有良好的绝缘性能，展现出良好的应用前景。 （3） 试验制备的陶瓷封装浇注料封装的电磁线
圈的常温耐电压超过2 000 V，在550 ℃下老化100 h
3 结 论
8
后的绝缘电阻率为8.5×10 Ω ·m，表现出良好的耐
（1）800 ℃高温煅烧后陶瓷封装浇注料的溶剂挥 电压性能和550 ℃高温绝缘性能。
91
