Page 104 - 机械工程材料2025年第三期
P. 104
郭广飞，等：热输入对低温高锰钢焊接接头组织和性能的影响

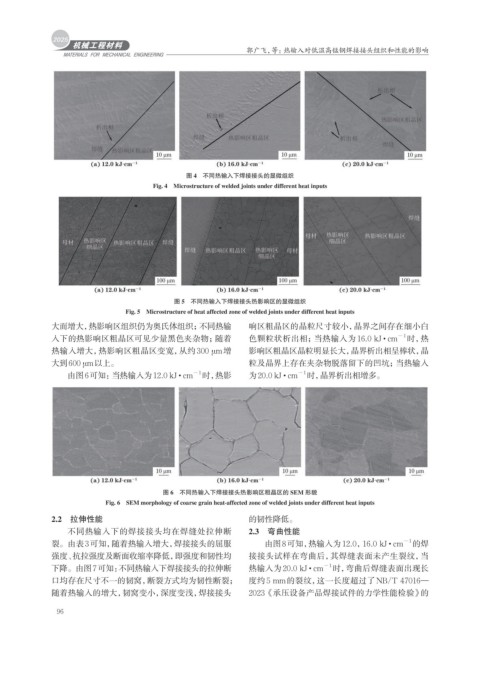

图 4 不同热输入下焊接接头的显微组织
Fig. 4 Microstructure of welded joints under different heat inputs
图 5 不同热输入下焊接接头热影响区的显微组织
Fig. 5 Microstructure of heat affected zone of welded joints under different heat inputs
大而增大，热影响区组织仍为奥氏体组织；不同热输 响区粗晶区的晶粒尺寸较小，晶界之间存在细小白
入下的热影响区粗晶区可见少量黑色夹杂物；随着 色颗粒状析出相；当热输入为16.0 kJ · cm −1 时，热
热输入增大，热影响区粗晶区变宽，从约300 μm增 影响区粗晶区晶粒明显长大，晶界析出相呈棒状，晶
大到600 μm以上。 粒及晶界上存在夹杂物脱落留下的凹坑；当热输入
由图6可知： 当热输入为12.0 kJ · cm −1 时，热影 为20.0 kJ · cm −1 时，晶界析出相增多。
图 6 不同热输入下焊接接头热影响区粗晶区的 SEM 形貌
Fig. 6 SEM morphology of coarse grain heat-affected zone of welded joints under different heat inputs
2.2 拉伸性能 的韧性降低。
不同热输入下的焊接接头均在焊缝处拉伸断 2.3 弯曲性能
裂。由表3可知，随着热输入增大，焊接接头的屈服 由图8可知，热输入为12.0，16.0 kJ · cm −1 的焊
强度、抗拉强度及断面收缩率降低，即强度和韧性均 接接头试样在弯曲后，其焊缝表面未产生裂纹，当
下降。由图7可知： 不同热输入下焊接接头的拉伸断 热输入为20.0 kJ · cm −1 时，弯曲后焊缝表面出现长
口均存在尺寸不一的韧窝，断裂方式均为韧性断裂； 度约5 mm的裂纹，这一长度超过了NB/T 47016—
随着热输入的增大，韧窝变小，深度变浅，焊接接头 2023《承压设备产品焊接试件的力学性能检验》的
96
