Page 105 - 机械工程材料2025年第三期
P. 105
郭广飞，等：热输入对低温高锰钢焊接接头组织和性能的影响
表3 不同热输入下焊接接头的常温拉伸性能 接头在−196 ℃下的平均冲击吸收功分别为100.0，
Table 3 Tensile properties of welded joints under different 82.0，84.7 J，均低于母材的174 J。由图9可知，不同
heat inputs at room temperature
热输入下焊接接头冲击断口中的韧窝清晰可见，断
热输入/ 裂方式均为韧性断裂。当热输入为12.0 kJ · cm −1 时，
屈服强度/MPa 抗拉强度/MPa 断面收缩率/%
−1
(kJ · cm )
韧窝大且深，尺寸不一，边缘清晰；当热输入为16.0，
12.0 535 864 49.7 20.0 kJ · cm −1 时，韧窝小且浅，少量韧窝底部存在微
小的孔洞，断口出现河流状花纹 ［14-16］ 。冲击断口的
16.0 458 775 31.4
微观形貌与其冲击吸收功结果吻合。
20.0 448 697 29.9
2.5 显微硬度
允许值（3 mm）。可见较大的热输入对该接头的弯曲 由图10可知，焊接接头显微硬度最高值出现在
性能造成了不利影响。 热影响区细晶区，最低值出现在焊缝中心附近。焊
2.4 冲击韧性 缝显微硬度随着热输入增大呈先降后升趋势。当
当热输入为12.0，16.0，20.0 kJ · cm −1 时，焊接 热输入为12.0 kJ · cm −1 时，接头热影响区细晶区的

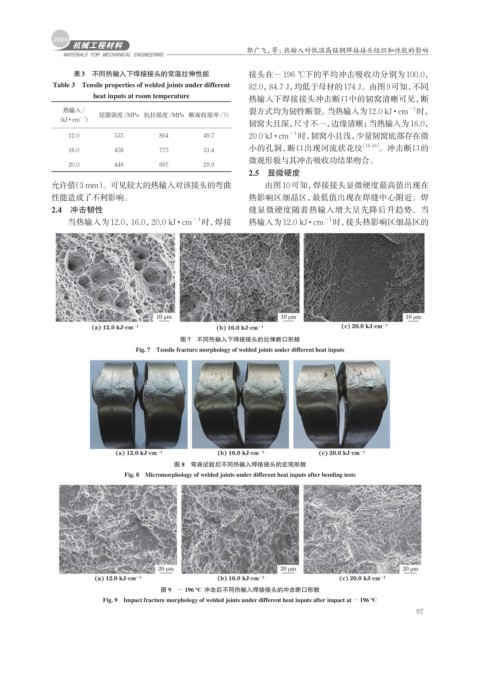

图 7 不同热输入下焊接接头的拉伸断口形貌
Fig. 7 Tensile fracture morphology of welded joints under different heat inputs
图 8 弯曲试验后不同热输入焊接接头的宏观形貌
Fig. 8 Micromorphology of welded joints under different heat inputs after bending tests
图 9 − 196 ℃ 冲击后不同热输入焊接接头的冲击断口形貌
Fig. 9 Impact fracture morphology of welded joints under different heat inputs after impact at −196 ℃
97
