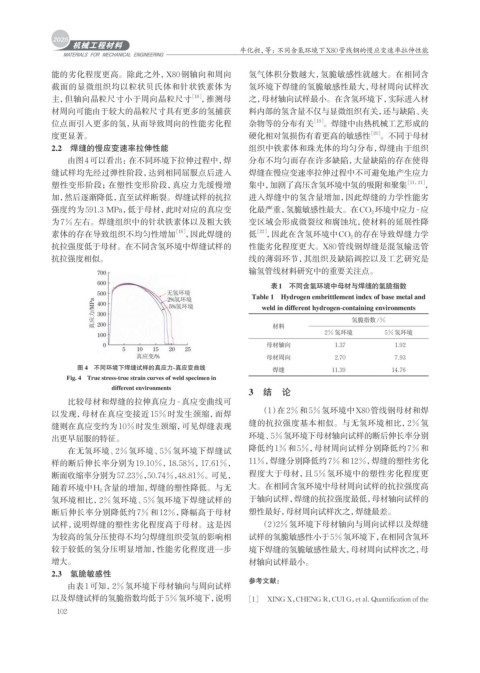

Page 110 - 机械工程材料2025年第三期
P. 110
牛化昶，等：不同含氢环境下X80管线钢的慢应变速率拉伸性能
能的劣化程度更高。除此之外，X80钢轴向和周向 氢气体积分数越大，氢脆敏感性就越大。在相同含
截面的显微组织均以粒状贝氏体和针状铁素体为 氢环境下焊缝的氢脆敏感性最大，母材周向试样次
主，但轴向晶粒尺寸小于周向晶粒尺寸 ［18］ ，推测母 之，母材轴向试样最小。在含氢环境下，实际进入材
材周向可能由于较大的晶粒尺寸具有更多的氢捕获 料内部的氢含量不仅与显微组织有关，还与缺陷、夹
位点而引入更多的氢，从而导致周向的性能劣化程 杂物等的分布有关 ［19］ 。焊缝中由热机械工艺形成的
度更显著。 硬化相对氢损伤有着更高的敏感性 ［20］ 。不同于母材
2.2 焊缝的慢应变速率拉伸性能 组织中铁素体和珠光体的均匀分布，焊缝由于组织
由图4可以看出：在不同环境下拉伸过程中，焊 分布不均匀而存在许多缺陷，大量缺陷的存在使得
缝试样均先经过弹性阶段，达到相同屈服点后进入 焊缝在慢应变速率拉伸过程中不可避免地产生应力
塑性变形阶段；在塑性变形阶段，真应力先缓慢增 集中，加剧了高压含氢环境中氢的吸附和聚集 ［11，21］ ，
加，然后逐渐降低，直至试样断裂。焊缝试样的抗拉 进入焊缝中的氢含量增加，因此焊缝的力学性能劣
强度约为591.3 MPa，低于母材，此时对应的真应变 化最严重，氢脆敏感性最大。在CO 2 环境中应力-应
为7%左右。焊缝组织中的针状铁素体以及粗大铁 变区域会形成微裂纹和腐蚀坑，使材料的延展性降
素体的存在导致组织不均匀性增加 ［18］ ，因此焊缝的 低 ［22］ ，因此在含氢环境中CO 2 的存在导致焊缝力学
抗拉强度低于母材。在不同含氢环境中焊缝试样的 性能劣化程度更大。X80管线钢焊缝是混氢输送管
抗拉强度相似。 线的薄弱环节，其组织及缺陷调控以及工艺研究是
输氢管线材料研究中的重要关注点。
表1 不同含氢环境中母材与焊缝的氢脆指数
Table 1 Hydrogen embrittlement index of base metal and
weld in different hydrogen-containing environments
氢脆指数/%
材料
2%氢环境 5%氢环境
母材轴向 1.37 1.92
母材周向 2.70 7.93
图 4 不同环境下焊缝试样的真应力-真应变曲线 焊缝 11.39 14.76
Fig. 4 True stress-true strain curves of weld specimen in
different environments
3 结 论
比较母材和焊缝的拉伸真应力-真应变曲线可
（1）在2%和5%氢环境中X80管线钢母材和焊
以发现，母材在真应变接近15%时发生颈缩，而焊
缝则在真应变约为10%时发生颈缩，可见焊缝表现 缝的抗拉强度基本相似。与无氢环境相比，2%氢
出更早屈服的特征。 环境、5%氢环境下母材轴向试样的断后伸长率分别
在无氢环境、2%氢环境、5%氢环境下焊缝试 降低约1%和5%，母材周向试样分别降低约7%和
样的断后伸长率分别为19.10%，18.58%，17.61%， 11%，焊缝分别降低约7%和12%，焊缝的塑性劣化
断面收缩率分别为57.23%，50.74%，48.81%。可见， 程度大于母材，且5%氢环境中的塑性劣化程度更
随着环境中H 2 含量的增加，焊缝的塑性降低。与无 大。在相同含氢环境中母材周向试样的抗拉强度高
氢环境相比，2%氢环境、5%氢环境下焊缝试样的 于轴向试样，焊缝的抗拉强度最低，母材轴向试样的
断后伸长率分别降低约7%和12%，降幅高于母材 塑性最好，母材周向试样次之，焊缝最差。
试样，说明焊缝的塑性劣化程度高于母材。这是因 （2）2%氢环境下母材轴向与周向试样以及焊缝
为较高的氢分压使得不均匀焊缝组织受氢的影响相 试样的氢脆敏感性小于5%氢环境下， 在相同含氢环
较于较低的氢分压明显增加，性能劣化程度进一步 境下焊缝的氢脆敏感性最大，母材周向试样次之，母
增大。 材轴向试样最小。
2.3 氢脆敏感性
参考文献：
由表1可知，2%氢环境下母材轴向与周向试样
以及焊缝试样的氢脆指数均低于5%氢环境下， 说明 ［1］ XING X，CHENG R，CUI G，et al. Quantification of the
102
