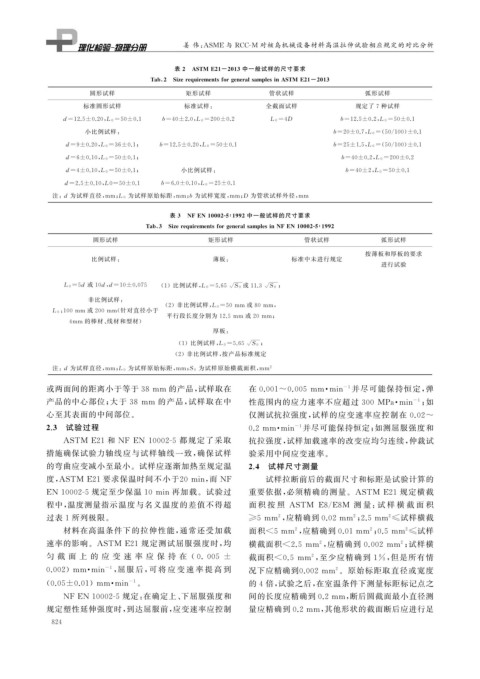

Page 60 - 理化检验-物理分册2018年第十一期

姜 伟: ASME 与 RCCＧM 对核岛机械设备材料高温拉伸试验相应规定的对比分析

表 ２ ASTM E２１－２０１３ 中一般试样的尺寸要求
Tab敭２ Sizere q uirementsfor g eneralsam p lesinASTM E２１－２０１３
圆形试样 矩形试样 管状试样 弧形试样
标准圆形试样 标准试样: 全截面试样 规定了 ７ 种试样
d＝１２．５±０．２０ , L ０＝５０±０．１ b＝４０±２．０ , L ０＝２００±０．２ L ０＝４D b＝１２．５±０．２ , L ０＝５０±０．１
小比例试样: b＝２０±０．７ , L ０＝ ( ５０ / １００ ) ±０．１
d＝９±０．２０ , L ０＝３６±０．１ ; b＝１２．５±０．２０ , L ０＝５０±０．１ b＝２５±１．５ , L ０＝ ( ５０ / １００ ) ±０．１
d＝６±０．１０ , L ０＝５０±０．１ ; b＝４０±０．２ , L ０＝２００±０．２
d＝４±０．１０ , L ０＝５０±０．１ ; 小比例试样: b＝４０±２ , L ０＝５０±０．１
d＝２．５±０．１０ , L０＝５０±０．１ b＝６．０±０．１０ , L ０＝２５±０．１
注: d 为试样直径, mm ; L ０ 为试样原始标距, mm ; b 为试样宽度, mm ; D 为管状试样外径, mm

表 ３ NFEN１０００２Ｇ５∶１９９２ 中一般试样的尺寸要求
Tab敭３ Sizere q uirementsfor g eneralsam p lesinNFEN１０００２Ｇ５∶１９９２
圆形试样 矩形试样 管状试样 弧形试样
按薄板和厚板的要求
比例试样: 薄板: 标准中未进行规定
进行试验

L ０＝５d 或 １０ d , d＝１０±０．０７５ ( １ )比例试样, L ０＝５．６５ S ０ 或 １１．３ S ０ ;
非比例试样:
( ２ )非比例试样, L ０＝５０mm 或 ８０mm ,
L ０ : １００mm 或 ２００mm ( 针对直径小于
平行段长度分别为 １２．５mm 或 ２０mm ;
４mm 的棒材、 线材和型材)
厚板:
( １ )比例试样, L ０＝５．６５ S ０ ;
( ２ )非比例试样, 按产品标准规定

２
注: d 为试样直径, mm ; L ０ 为试样原始标距, mm ; S ０ 为试样原始横截面积, mm
或两面间的距离小于等于 ３８mm 的产品, 试样取在 在 ０．００１~０．００５mm min 并尽可能保持恒定, 弹
－１
产品的中心部位; 大于 ３８ mm 的产品, 试样取在中 性范围内的应力速率不应超过 ３００ MPa min ; 如
－１
心至其表面的中间部位. 仅测试抗拉强度, 试样的应变速率应控制在 ０．０２~
２．３ 试验过程 ０．２mm min 并尽可能保持恒定; 如测屈服强度和
－１
ASTM E２１ 和 NFEN１０００２Ｇ５ 都规定了采取 抗拉强度, 试样加载速率的改变应均匀连续, 仲裁试
措施确保试验力轴线应与试样轴线一致, 确保试样 验采用中间应变速率.
的弯曲应变减小至最小.试样应逐渐加热至规定温 ２．４ 试样尺寸测量
试样拉断前后的截面尺寸和标距是试验计算的
度, ASTM E２１ 要求保温时间不小于 ２０min , 而 NF
EN１０００２Ｇ５ 规定至少保温 １０min 再加载.试验过 重要依据, 必须精确的测量. ASTM E２１ 规定横截
程中, 温度测量指示温度与名义温度的差值不得超 面 积 按 照 ASTM E８ / E８M 测 量: 试 样 横 截 面 积
２
２
２
过表 １ 所列极限. ≥５mm , 应精确到０．０２mm ; ２．５mm ≤ 试样横截
材料在高温条件下的拉伸性能, 通常还受加载 面积 ＜５mm , 应精确到０．０１mm ; ０．５mm ≤ 试样
２
２
２
速率的影响. ASTM E２１ 规定测试屈服强度时, 均 横截面积 ＜２．５mm , 应精确到 ０．００２mm ; 试样横
２
２
截面积 ＜０．５mm , 至少应精确到 １％ , 但是所有情
２
匀 截 面 上 的 应 变 速 率 应 保 持 在 ( ０．００５ ±
０．００２ ) mm min , 屈服 后, 可 将 应 变 速 率 提 高 到 况下应精确到 ０．００２mm .原始标距取直径或宽度
－１
２
－１
( ０．０５±０．０１ ) mm min . 的 ４ 倍, 试验之后, 在室温条件下测量标距标记点之
NFEN１０００２Ｇ５ 规定: 在确定上、 下屈服强度和 间的长度应精确到０．２mm , 断后圆截面最小直径测
规定塑性延伸强度时, 到达屈服前, 应变速率应控制 量应精确到０．２mm , 其他形状的截面断后应进行足
８ ２ ４
