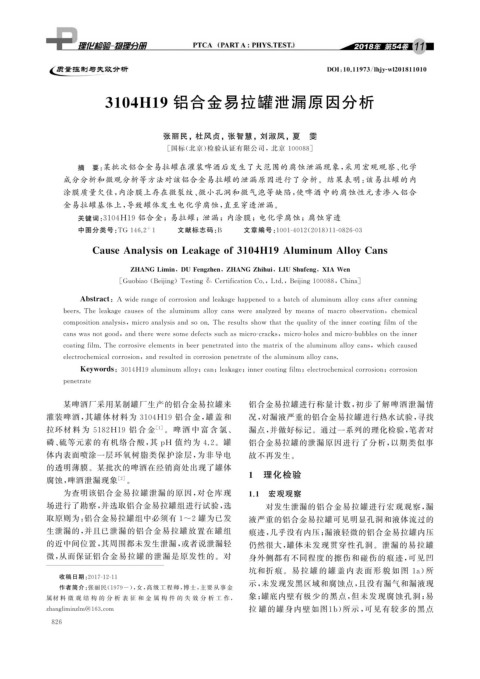

Page 62 - 理化检验-物理分册2018年第十一期

DOI : １０．１１９７３ / lh jy Ｇwl２０１８１１０１０

３１０４H１９ 铝合金易拉罐泄漏原因分析

张丽民,杜风贞,张智慧,刘淑凤,夏 雯

[ 国标( 北京) 检验认证有限公司,北京 １０００８８ ]
摘 要: 某批次铝合金易拉罐在灌装啤酒后发生了大范围的腐蚀泄漏现象, 采用宏观观察、 化学
成分分析和微观分析等方法对该铝合金易拉罐的泄漏原因进行了分析.结果表明: 该易拉罐的内
涂膜质量欠佳, 内涂膜上存在微裂纹、 微小孔洞和微气泡等缺陷, 使啤酒中的腐蚀性元素渗入铝合
金易拉罐基体上, 导致罐体发生电化学腐蚀, 直至穿透泄漏.
关键词: ３１０４H１９ 铝合金;易拉罐;泄漏;内涂膜;电化学腐蚀;腐蚀穿透
＋
中图分类号: TG１４６．２ １ 文献标志码: B 文章编号: １００１Ｇ４０１２ ( ２０１８ ) １１Ｇ０８２６Ｇ０３
CauseAnal y sisonLeaka g eof３１０４H１９AluminumAllo yCans

ZHANGLimin , DUFen g zhen , ZHANGZhihui , LIUShufen g XIA Wen
,
[ Guobiao ( Bei j in g ) Testin g & CertificationCo． , Ltd． , Bei j in g１０００８８ , China ]

Abstract : A wideran g eofcorrosionandleaka g eha pp enedtoabatchofaluminumallo ycansaftercannin g
beers．Theleaka g ecausesofthealuminum allo ycans wereanal y zedb y meansof macroobservation , chemical
com p ositionanal y sis , microanal y sisandsoon．Theresultsshowthattheq ualit yoftheinnercoatin gfilmofthe
canswasnot g ood , andthereweresomedefectssuchasmicroＧcracks , microＧholesandmicroＧbubblesontheinner
coatin g film．Thecorrosiveelementsinbeerp enetratedintothematrixofthealuminumallo ycans , whichcaused
electrochemicalcorrosion , andresultedincorrosionp enetrateofthealuminumallo y cans．
Ke y words : ３０１４H１９aluminumallo y ; can ; leaka g e ; innercoatin g film ; electrochemicalcorrosion ; corrosion
p enetrate

某啤酒厂采用某制罐厂生产的铝合金易拉罐来 铝合金易拉罐进行称量计数, 初步了解啤酒泄漏情
灌装啤酒, 其罐体材料为 ３１０４H１９ 铝合金, 罐盖和 况, 对漏液严重的铝合金易拉罐进行热水试验, 寻找
拉环材 料 为 ５１８２H１９ 铝 合 金 [ １ ] . 啤 酒 中 富 含 氯、 漏点, 并做好标记.通过一系列的理化检验, 笔者对
磷、 硫等元素的有机络合酸, 其 p H 值约为 ４．２ .罐 铝合金易拉罐的泄漏原因进行了分析, 以期类似事
体内表面喷涂一层环氧树脂类保护涂层, 为非导电 故不再发生.
的透明薄膜.某批次的啤酒在经销商处出现了罐体
１ 理化检验
腐蚀, 啤酒泄漏现象 [ ２ ] .
为查明该铝合金易拉罐泄漏的原因, 对仓库现 １．１ 宏观观察
场进行了勘察, 并选取铝合金易拉罐组进行试验, 选 对发生泄漏的铝合金易拉罐进行宏观观察, 漏
取原则为: 铝合金易拉罐组中必须有 １~２ 罐为已发 液严重的铝合金易拉罐可见明显孔洞和液体流过的
生泄漏的, 并且已泄漏的铝合金易拉罐放置在罐组 痕迹, 几乎没有内压; 漏液轻微的铝合金易拉罐内压
的近中间位置, 其周围都未发生泄漏, 或者说泄漏轻 仍然很大, 罐体未发现贯穿性孔洞.泄漏的易拉罐
微, 从而保证铝合金易拉罐的泄漏是原发性的.对 身外侧都有不同程度的擦伤和碰伤的痕迹, 可见凹
坑和折痕.易 拉 罐 的 罐 盖 内 表 面 形 貌 如 图 １a ) 所
收稿日期: ２０１７Ｇ１２Ｇ１１
示, 未发现发黑区域和腐蚀点, 且没有漏气和漏液现
作者简介: 张丽民( １９７９－ ), 女, 高级工程师, 博士, 主要从事金
象; 罐底内壁有极少的黑点, 但未发现腐蚀孔洞; 易
属材 料 微 观 结 构 的 分 析 表 征 和 金 属 构 件 的 失 效 分 析 工 作,
zhan g liminzlm＠１６３．com 拉 罐的罐身内壁如图 １b ) 所示, 可见有较多的黑点
８ ２ ６
