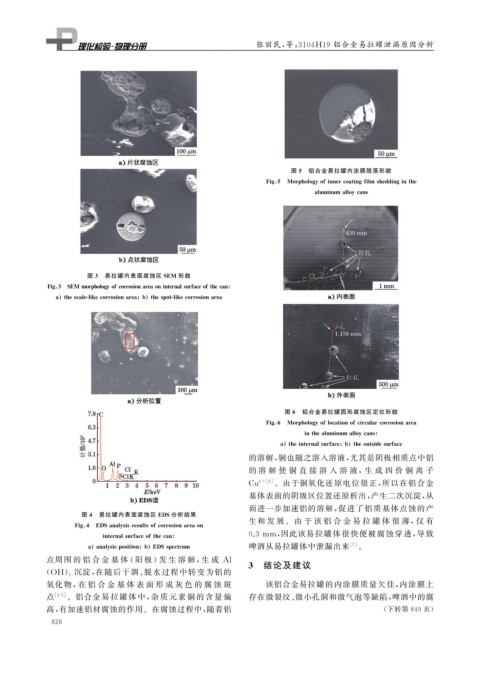

Page 64 - 理化检验-物理分册2018年第十一期

张丽民, 等: ３１０４H１９ 铝合金易拉罐泄漏原因分析

图 ５ 铝合金易拉罐内涂膜脱落形貌
Fi g 敭５ Mor p holo gy ofinnercoatin g filmsheddin g inthe
aluminumallo y cans

图 ３ 易拉罐内表面腐蚀区 SEM 形貌
Fi g 敭３ SEM mor p holo gy ofcorrosionareaoninternalsurfaceofthecan
a thescaleＧlikecorrosionarea b thes p otＧlikecorrosionarea

图 ６ 铝合金易拉罐圆形腐蚀区定位形貌
Fi g 敭６ Mor p holo gy oflocationofcircularcorrosionarea
inthealuminumallo y cans
a theinternalsurface b theoutsidesurface
的溶解, 铜也随之溶入溶液, 尤其是阴极相质点中铝
的 溶 解 使 铜 直 接 溶 入 溶 液, 生 成 四 价 铜 离 子
４＋ [ ６ ] .由于铜氧化还原电位很正, 所以在铝合金
Cu
基体表面的阴级区位置还原析出, 产生二次沉淀, 从
而进一步加速铝的溶解, 促进了铝质基体点蚀的产
图 ４ 易拉罐内表面腐蚀区 EDS分析结果
生和 发 展. 由 于 该 铝 合 金 易 拉 罐 体 很 薄, 仅 有
Fi g 敭４ EDSanal y sisresultsofcorrosionareaon
internalsurfaceofthecan ０．３mm , 因此该易拉罐体很快便被腐蚀穿透, 导致
a anal y sis p osition b EDSs p ectrum 啤酒从易拉罐体中泄漏出来 [ ７ ] .

点周围 的 铝 合 金 基 体 ( 阳 极) 发 生 溶 解, 生 成 Al ３ 结论及建议
( OH ) 沉淀, 在随后干涸、 脱水过程中转变为铝的
３
氧化 物, 在 铝 合 金 基 体 表 面 形 成 灰 色 的 腐 蚀 斑 该铝合金易拉罐的内涂膜质量欠佳, 内涂膜上
点 [ ４Ｇ５ ] .铝合金易拉罐体 中, 杂 质 元 素 铜 的 含 量 偏 存在微裂纹、 微小孔洞和微气泡等缺陷, 啤酒中的腐
高, 有加速铝材腐蚀的作用.在腐蚀过程中, 随着铝 ( 下转第 ８４９ 页)
８ ２ ８
