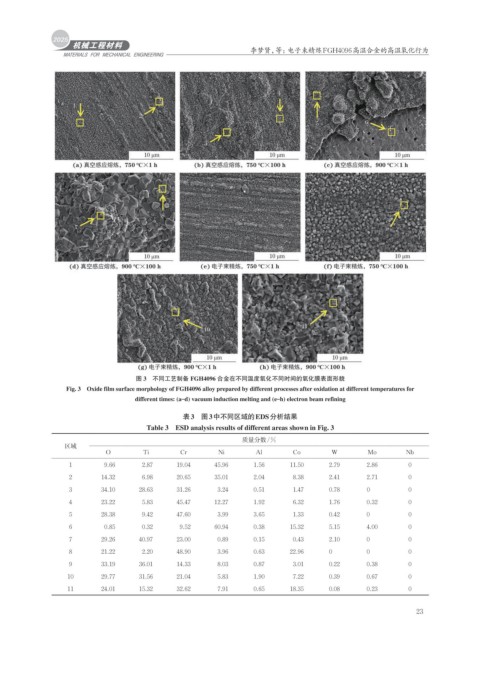

Page 31 - 机械工程材料2025年第三期
P. 31
李梦贤，等：电子束精炼FGH4096高温合金的高温氧化行为
图 3 不同工艺制备 FGH4096 合金在不同温度氧化不同时间的氧化膜表面形貌
Fig. 3 Oxide film surface morphology of FGH4096 alloy prepared by different processes after oxidation at different temperatures for
different times: (a‒d) vacuum induction melting and (e‒h) electron beam refining
表3 图3中不同区域的EDS分析结果
Table 3 ESD analysis results of different areas shown in Fig. 3
质量分数/%
区域
O Ti Cr Ni Al Co W Mo Nb
1 9.66 2.87 19.04 45.96 1.56 11.50 2.79 2.86 0
2 14.32 6.98 20.65 35.01 2.04 8.38 2.41 2.71 0
3 34.10 28.63 31.26 3.24 0.51 1.47 0.78 0 0
4 23.22 5.83 45.47 12.27 1.92 6.32 1.76 0.32 0
5 28.38 9.42 47.60 3.99 3.65 1.33 0.42 0 0
6 0.85 0.32 9.52 60.94 0.38 15.32 5.15 4.00 0
7 29.26 40.97 23.00 0.89 0.15 0.43 2.10 0 0
8 21.22 2.20 48.90 3.96 0.63 22.96 0 0 0
9 33.19 36.01 14.33 8.03 0.87 3.01 0.22 0.38 0
10 29.77 31.56 21.04 5.83 1.90 7.22 0.39 0.67 0
11 24.01 15.32 32.62 7.91 0.65 18.35 0.08 0.23 0
23
