Page 34 - 机械工程材料2025年第三期

李梦贤，等：电子束精炼FGH4096高温合金的高温氧化行为

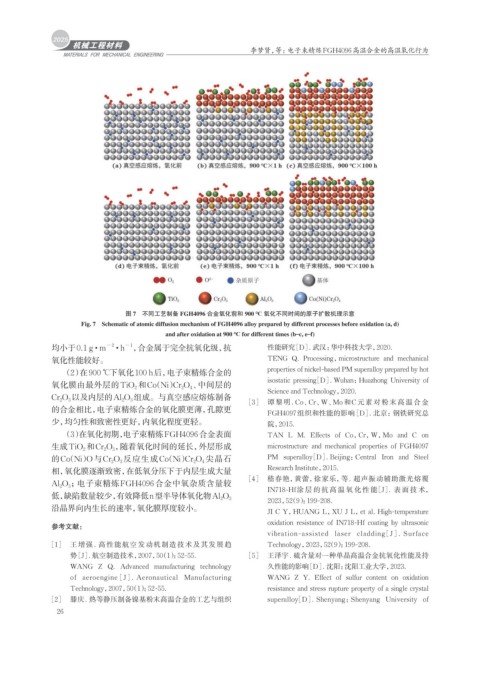

图 7 不同工艺制备 FGH4096 合金氧化前和 900 ℃ 氧化不同时间的原子扩散机理示意
Fig. 7 Schematic of atomic diffusion mechanism of FGH4096 alloy prepared by different processes before oxidation (a, d)
and after oxidation at 900 ℃ for different times (b‒c, e‒f)

−2 −1
均小于0.1 g · m ·h ，合金属于完全抗氧化级，抗 性能研究［D］. 武汉：华中科技大学，2020.
氧化性能较好。 TENG Q. Processing，microstructure and mechanical
（2）在900 ℃下氧化100 h后， 电子束精炼合金的 properties of nickel-based PM superalloy prepared by hot
isostatic pressing［D］. Wuhan：Huazhong University of
氧化膜由最外层的TiO 2 和Co（Ni）Cr 2 O 4 、中间层的
Science and Technology，2020.
Cr 2 O 3 以及内层的Al 2 O 3 组成。与真空感应熔炼制备
［3］ 谭黎明. Co、Cr、W、Mo和C元素对粉末高温合金

的合金相比，电子束精炼合金的氧化膜更薄，孔隙更
FGH4097组织和性能的影响 ［D］. 北京：钢铁研究总
少，均匀性和致密性更好，内氧化程度更轻。 院，2015.
（3） 在氧化初期，电子束精炼FGH4096合金表面 TAN L M. Effects of Co，Cr，W，Mo and C on
生成TiO 2 和Cr 2 O 3 ，随着氧化时间的延长，外层形成 microstructure and mechanical properties of FGH4097
的Co（Ni）O与Cr 2 O 3 反应生成Co（Ni）Cr 2 O 4 尖晶石 PM superalloy［D］. Beijing：Central Iron and Steel
相，氧化膜逐渐致密，在低氧分压下于内层生成大量 Research Institute，2015.
［4］ 嵇春艳，黄蕾，徐家乐，等. 超声振动辅助激光熔覆

Al 2 O 3 ；电子束精炼FGH4096合金中氧杂质含量较
IN718-Hf涂层的抗高温氧化性能 ［J］. 表面技术，
低，缺陷数量较少，有效降低n型半导体氧化物Al 2 O 3
2023，52（9）：199-208.
沿晶界向内生长的速率，氧化膜厚度较小。
JI C Y，HUANG L，XU J L，et al. High-temperature
参考文献： oxidation resistance of IN718-Hf coating by ultrasonic
vibration-assisted laser cladding［J］. Surface
［1］ 王增强. 高性能航空发动机制造技术及其发展趋 Technology，2023，52（9）：199-208.

势［J］. 航空制造技术，2007，50（1）：52-55. ［5］ 王泽宇. 硫含量对一种单晶高温合金抗氧化性能及持

WANG Z Q. Advanced manufacturing technology 久性能的影响［D］. 沈阳：沈阳工业大学，2023.
of aeroengine［J］. Aeronautical Manufacturing WANG Z Y. Effect of sulfur content on oxidation
Technology，2007，50（1）：52-55. resistance and stress rupture property of a single crystal
［2］ 滕庆. 热等静压制备镍基粉末高温合金的工艺与组织 superalloy［D］. Shenyang：Shenyang University of

26
